광대역 방식

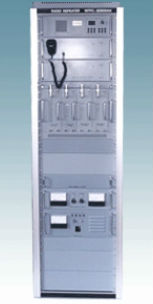

지하 무선망 종합중계장치

광대역 방식 제품소개

...

특징(Feature)

지하무선망 종합 중계장치는 수신안테나에서 받은 라디오 신호를 AM, FM 대역으로만 분리하여 증폭하여 송신하는 시스템으로 시설비용이 저렴하고 채널 증설시 별도의 설비 추가없이 자동으로 채널이 증설되므로 추가비용이 들지 않는다. 그러나 비상방송은 별도의 비상방송부를 추가하여 설치하여만 가능하며 출력이 비교적 낮기 때문에 넓은 지역의 서비는 분리하다.

용도(Service)

누설동축케이블 길이 1Km 미만의 터널 및 지하차도 또는 지하공간

AM/FM송신모니터(AM/FM TRANSMIT MONITOR),MODEL:TM-2001AH

...


AM/FM 중계기의 출력을 일부 추출하여 모니터링하므로 송신이 정상적으로 이루어지고 있는지를 감시하는 장치.



Audio output power............................................................1.5W(min)
S/N ratio...................................................................more than 60dB
Distortion.......................................................................less than 2%
Sensitivity..............................less than 20µV(inp8t 30dB, MOD 75kHz)
Speaker..........................................................................................4
Size(mm)............................................................W482 x H133 x D100

AM/FM비상방송유니트(AM/FM EMERGENCY BROADCASTER),MODEL:AEB-06AH/FEB-12AH

...


비상시 정해진 AM/FM 방송 주파수로 비상방송을 할 수 있도록 마이크에 입력된 음성신호를 증폭하여 변조하고 비상방송 시작신호와 합께 수신 분배 결합기에 공급하는 장치





  AEB-06AH

  FEB-12AH

 Method

 Straight RF amplify type

 Frequency range

 535 to 1605KHz

 88 to 108MHz

 Selectivity

  more than 20dB(±10KHz)

  40dB(±300KHz)

 Sensitivity

 less than 50µV(S/N20dB)

 10µV(S/N30dB)

 Distortion

 less than 2%

 1%



 (input 60 dB, MOD 1KHz 30%

 75KHz)

 LED indicator

 BC:Green/PA:Red

 Size(mm)

 W482 x H133 x D100



수신분배결합기(BC/PA CONTROLLER & ANT BRANCH COUPLER),MODEL:BPA-04AH

...


수신 안테나에서 받은 AM/FM 정규 방송 신호와 비상 방송 유니트로부터 받은 비상 방송 신호를 스위칭하는 장치로서 평상시는 정규 방송을 비상시는 비상 방송을 할 수 있도록 하는 장치.



Number of input...............................................................................4
Number of output.............................................................................4
Isolation....................................................................more than 20dB
Insertion loss...................................................less than 17dB/12CH
Size(mm).............................................................W482 x H44 x D100

AM중계기(AM REPEATER),MODEL:AT-1000AH

...



Method...........................................Straight RF amplify type
Frequency range.........................................535 to 1605KHz
Input power.....................................................80 to 120dBu
Gain....................................................................60 to 60dB
Out power.....................................................less than 20W
S/N ratio.....................................................more than 50dB
Spurious....................................................more than 60dB
Size(mm)...............................................W96 x H178 x D242

FM중계기(FM REPEATER),MODEL:FT-1000AH

...



Method...........................................Straight RF amplify type
Frequency range............................................88 to 108MHz
Input power.......................................................80 to 60dBu
Gain....................................................................20 to 60dB
Out power.....................................................less than 40W
S/N ratio.....................................................more than 60dB
Spurious....................................................more than 60dB
Size(mm)...............................................W96 x H178 x D242

012 PAGER중계기(012 PAGER REPEATER)MODEL:PR-1200AH

...



Method...........................................Straight RF amplify type
Frequency range............................................160~170MHz
Output power.................................................................1W
Input power.............................................................100dBu
Gain.....................................................................30 to50dB
Spurious....................................................more than 45dB
Size(mm)...............................................W96 x H178 x D242

015 PAGER중계기(015 PAGER REPEATER)MODEL:PR-1500AH

...



Method...........................................Straight RF amplify type
Frequency range............................................320~330MHz
Output power.................................................................1W
Input power.............................................................100dBu
Gain.....................................................................30 to50dB
Spurious....................................................more than 45dB
Size(mm)...............................................W96 x H178 x D242

다중대역합성기(MULTI BAND COMBINER),MODEL:CD-5000AH

...


FM 라디오, 무선호출기, 소방무선, 셀룰러주파수 대역을 하나로 합성하여 출력하는 장치





Prequency range........88~108, 160~170, 320~330, 450, 800~900MHz
Number of input......................................................................6(max)
Number of output.............................................................................1
Isolation....................................................................more than 20dB
Insertion loss...............................................................less than 5dB
VSWR............................................................................less than 1.5
Size(mm)............................................................W482 x H189 x D260

전원분배기(POWER DISTRIBUTOR),MODEL:PD-1000AH

...


직류 전원 장치에서 공급된 전원을 각 유니트에 분배 공급하는 장치.



DC input........................................................................DC30V to 36V
DC output......................................................DC 18V, 30V to 36V ±5%
Output error.................................................................less than ±3V
Meter.................................................DC voltmeter, DC amperemeter
Size(mm)............................................................W482 x H133 x D260

전원공급 및 충전기(POWER SUPPLY & AUTO CHARGER),MODEL:PS-4060AH

...


AC220V의 전원을 받아 DC30V, 15A의 전원으로 출력하는 주전원장치와 비상전원으로 배터리를 충전할 수 있는 충전기능을 갖추고 있는 전원장치.



AC input............................................................................220V, 60Hz
DC output.............................................................DC 18V, 30V to 36V
Charger output....................................................................+40V, 2A
Output error.................................................................less than ±3V
Alarm....................................................................Battery Low alarm
Meter.............................................................................AC voltmeter
Size(mm)............................................................W482 x H178 x D260
